Bausatz Röhrenendstufe 6SC7GT 6V6GT

Schnäppchenkauf der nicht ganz den Erwartungen entsprach

Dieser Eigenbau Röhrenverstärker wurde vom Kunden günstig gekauft, wobei ihm der Verkäufer auch keine Daten oder genaueres zum Gerät sagen konnte, sollte aber funktionieren.

Bei der Überprüfung zu Hause hatte der Kunde dann die Vermutung das der Verstärker nur Mono funktioniert, deshalb brachte er dieses zur Überprüfung.

Wobei die Prüfung, ob die Endstufe Stereo ist, das heißt, ob zwei getrennte Kanäle verstärkt werden relativ leicht durchzuführen ist.

Einfach abwechselnd nur am linken bzw. am rechten Eingang ein Signal anlegen, dann darf immer nur der entsprechende Ausgang ein Signal liefern, wenn immer beide Lautsprecher ein Signal liefern ist es Mono, sprich die beiden Kanäle sind verbunden.

Genau das war hier der Fall war, für einen Monobetrieb würden normalerweise die Eingangssignale verbunden. Hier zeigte sich aber das, auch wenn nur die Röhren eines Kanals angeschlossen waren, das dennoch beide Ausgänge ein Signal lieferten, also waren hier die Ausgänge verbunden. Eventuell wurde zur Leistungserhöhung beide Leistungsröhren parallel als double Single Ended angeschlossen.

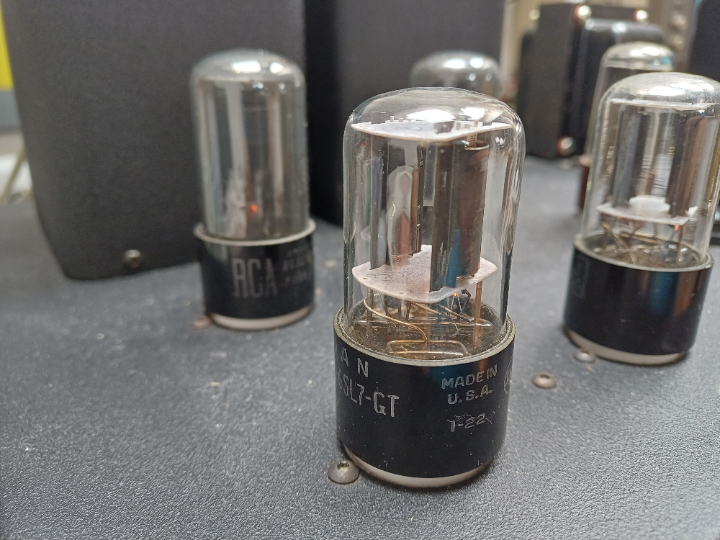

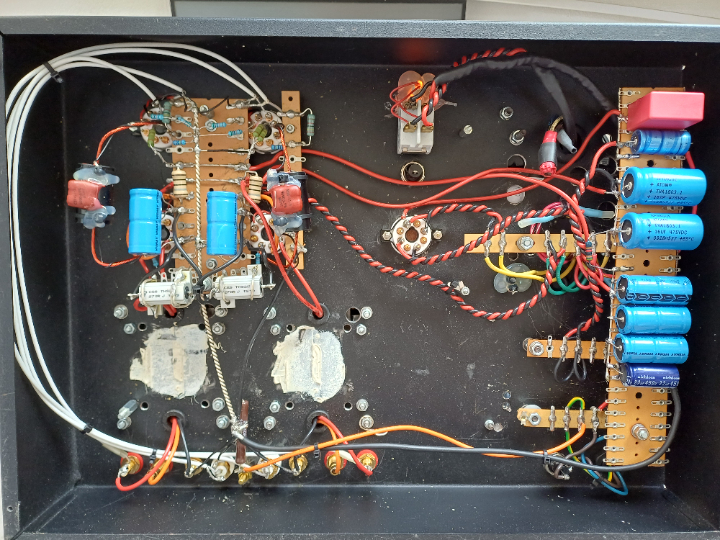

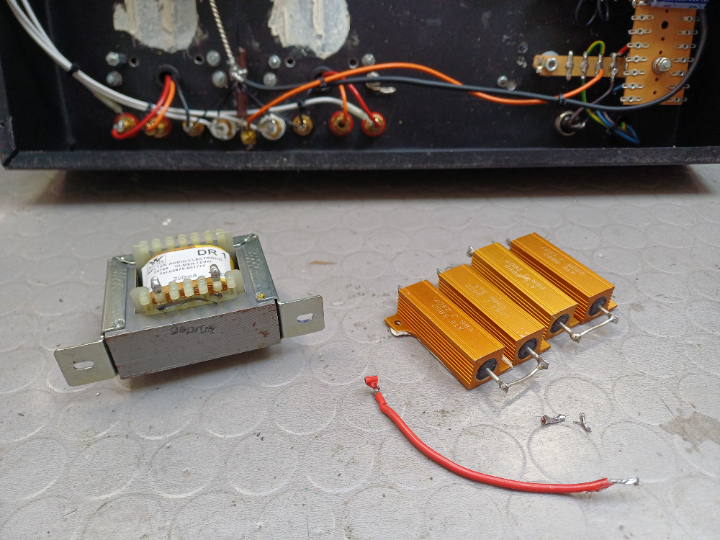

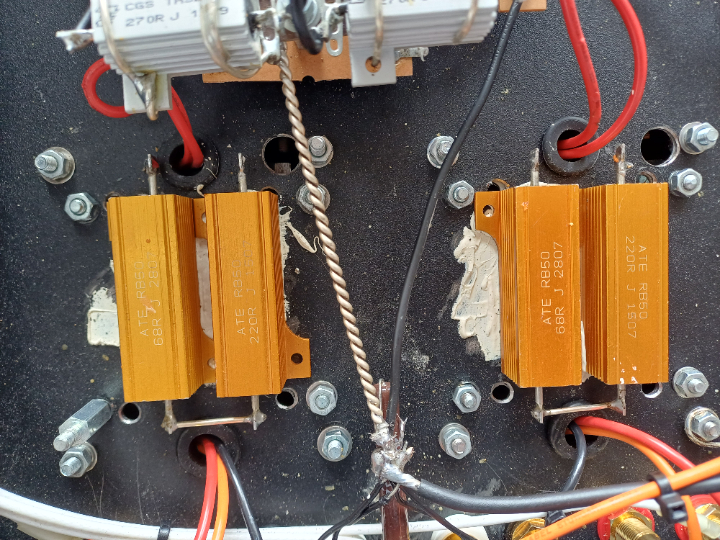

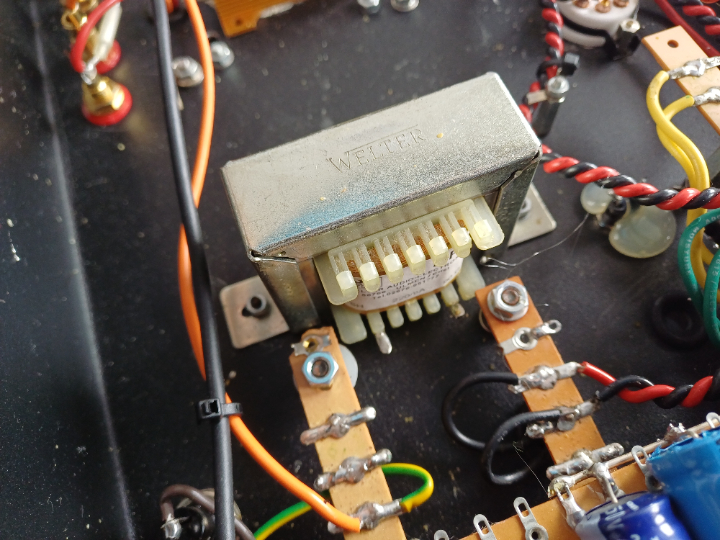

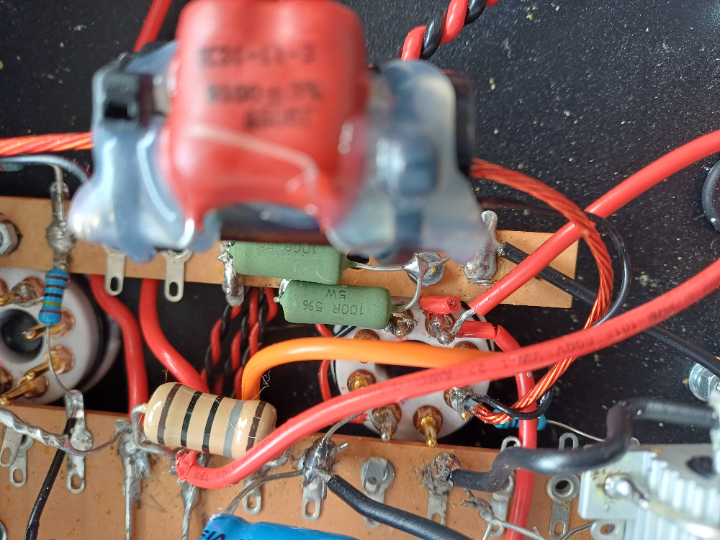

Nach dem Öffnen des Gehäuses zeigte sich, das diese Endstufe eher einem Experimentierbausatz glich, es waren mehrere nicht angeschlossene Bauteile zusätzlich eingebaut. Aber auch eine Verbindung der beiden Anoden der Leistungsröhren war wie vermutet verbaut.

Anodenverbindung und nicht benötigte Bauteile entfernt und schon lief die Endstufe in Stereo wie gewünscht.

Bei der derartigen Röhren Grundschaltungen ist die Fehlersuche durch die sehr begrenzte Anzahl an Bauteilen meist schnell erledigt. Und bei einem Elektronik Bausatz bzw. Diy Projekt wie hier zahlt es sich immer aus, es von einem Profi überprüfen zu lassen vor allem wenn man es nicht selbst gemacht hat.
