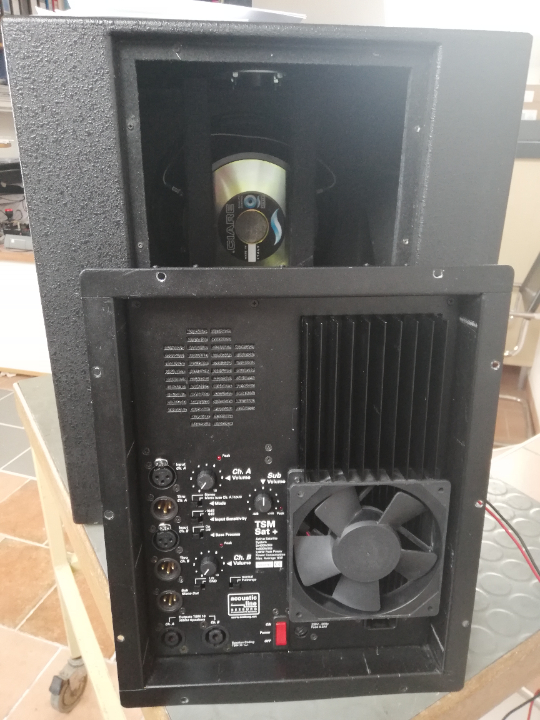

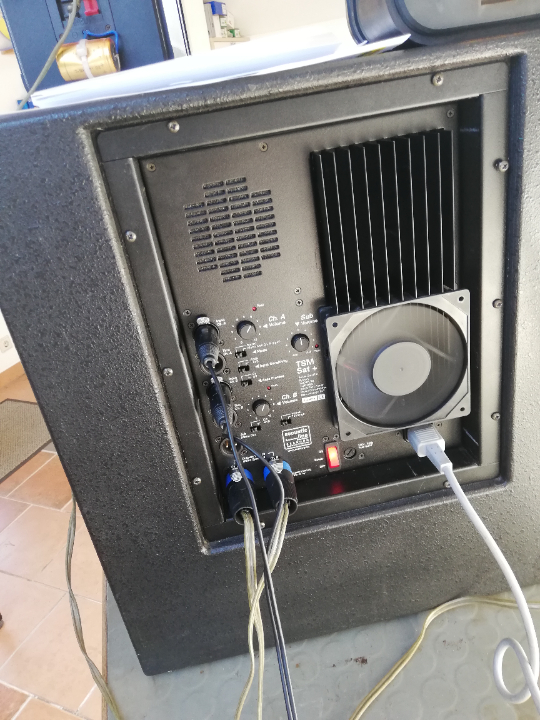

Seeburg acoustic line TSM Sat+

Aktiver PA Subwoofer mit 1400 Watt und 2 x 600 Watt Musikleistung für zusätzliche Lautsprecher

Stand länger ungenützt in der Garage und wollte dann nicht mehr so richtig, Zeitweise kein Ton mal auf dem einen Kanal und dann wieder auf dem anderen.

Bei der Überprüfung zeigte sich schnell, dass das Problem vor allem dann auftrat, wenn die Umschalter auf Endstufe auch nur leicht berührt wurden.

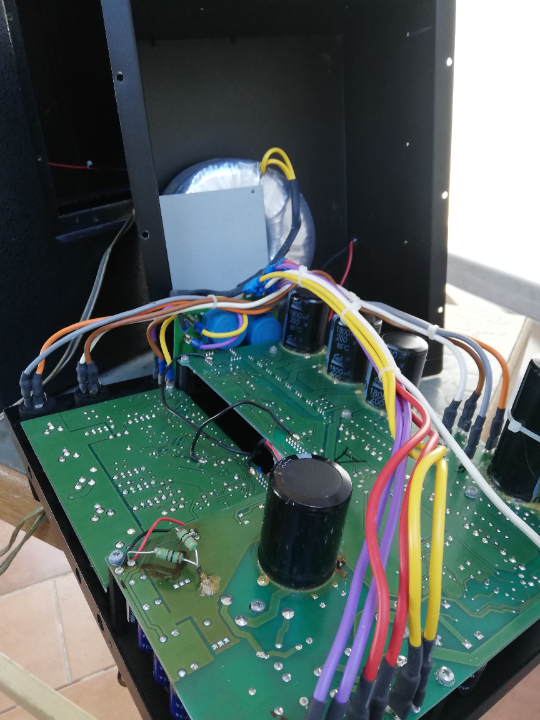

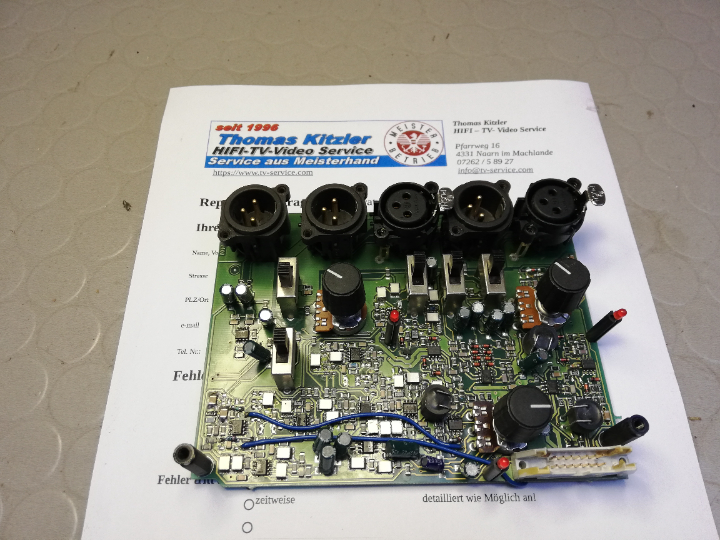

Also die Endstufenmodul aus der Box ausgebaut, zerlegt und die Umschalter auf Eingangsplatine durchgemessen, fasst alle zeigten im geschlossenen Zustand einen Durchgangswiderstand von mehreren Ohm.

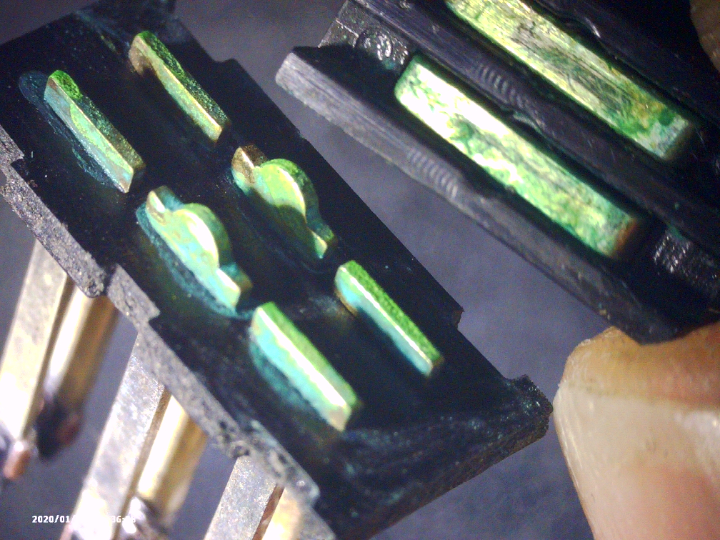

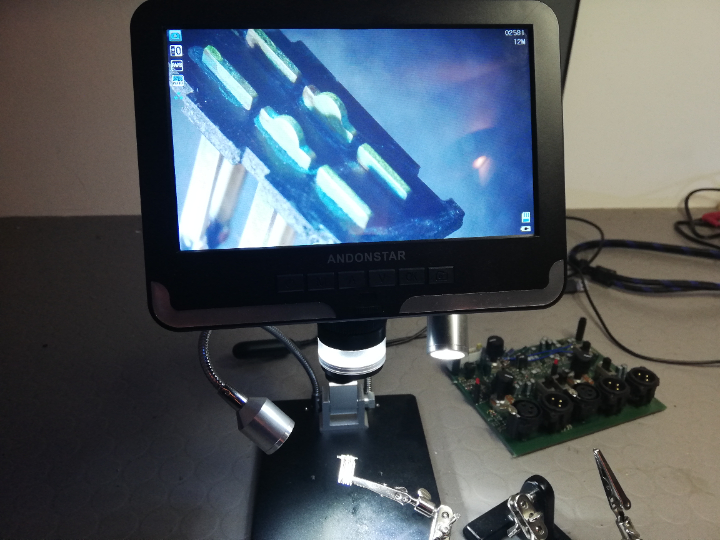

Schalter ausgebaut, zerlegt und was soll ich sagen außer Grünspan nur Grünspan, das heißt, die Schalter waren im Inneren komplett trocken, keine Spur von Kontaktfett nur eben mit einer schönen Schicht Grünspan überzogen, da ist es natürlich kein Wunder, dass es ständig zu Aussetzern kommt.

Also alle Schalter ausgebaut, zerlegt, gereinigt, Kontaktflächen aufpoliert und neu mit Kontaktfett versehen.

Bei jedem Schalter das gleiche Bild bleibt nur die Frage nach dem Grund, vermutlich unsachgemäßer Einsatz von einem Kontaktspray, dadurch wurde das schützende Kontaktfett entfernt und entstand durch die Säure des Kontaktsprays der Grünspan.

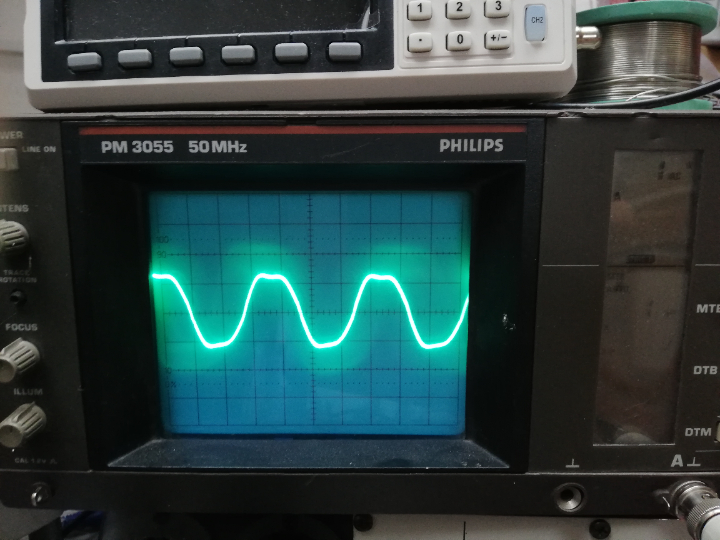

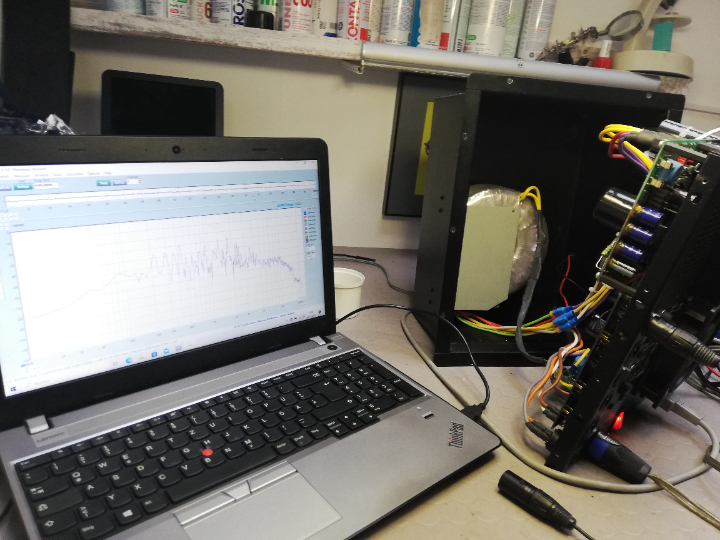

Bei der Endkontrolle zeigte sich, dass am Basslautsprecher ständig ca. 2,2 Vss mit 260 kHz anliegen, laut Hersteller jedoch normal, wobei als Techniker würde ich mir schon eine etwas bessere Filterung der Trägerfrequenz der Class-D Endstufe erwarten, vor allem da es ja kein 25 Euro Chinaprodukt ist.

Natürlich sind die 260 kHz weit über dem Hörbereich, aber dafür fungiert der Lautsprecher und die Kabel zum Lautsprecher wie eine Sendeantenne. Was zu unerwünschten Abstrahlungen und somit Störungen führen kann.

---
